M.2000-LD-RGB-C Pegas com luz indicadora LED Com tampão

Fabricante:

ELESA

Ficha Técnica

Material

Pega: tecnopolímero à base de poliamida reforçado com fibra de vidro (PA) com certificação autoextinguível UL-94 V0, cor preta, acabamento mate.

Difusor de luz LED: policarbonato autoextinguível UL-94 V0, cor opalina.

Tira de LED

Tipo RGB, tensão de alimentação 24Vdc +/- 10% (Consumo máximo de corrente = 120 mA). Os tons de cor podem variar ligeiramente dependendo da tensão de alimentação.

Execuções padrão

Buchas de latão, furos cegos roscados M6 para montagem traseira.

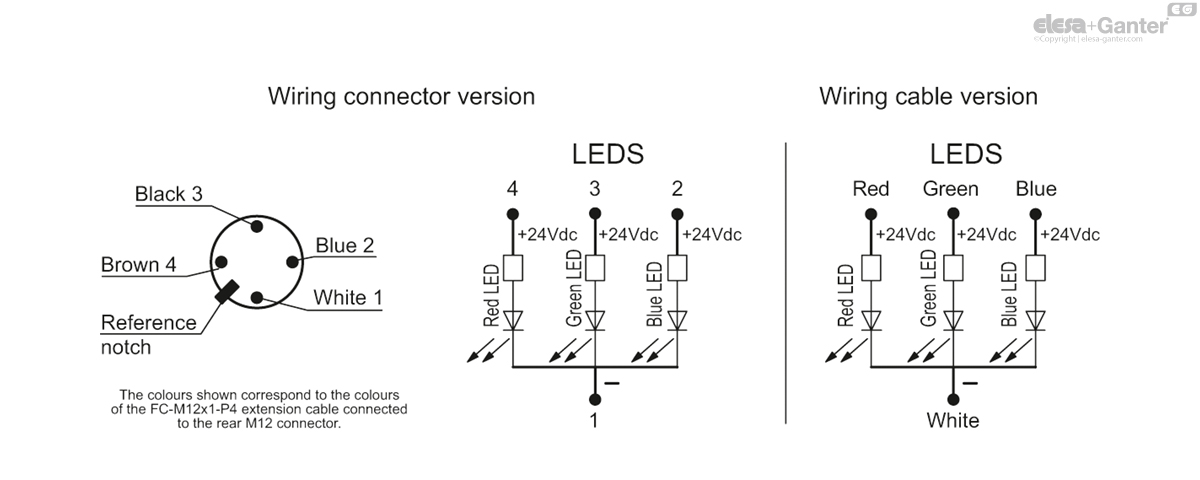

M.2000-LD-RGB-C: conector de plástico com 4 polos, saída traseira.

Cabo de 8 polos UL: AWG22 RAL9005 PVC UL AWM Style 1569/2517, saída traseira, raio de curvatura do cabo > 70 mm

M.2000-LD-RGB-F2.5: comprimento 2.5 m.

M.2000-LD-RGB-F5: comprimento 5 m.

Proteção IP

Classe de proteção IP67 e IP69K, ver Tabela EN 60529.

Características mecânicas	Características elétricas
Tipo de contatos: Ag 999	Potência térmica lth	Cabo 4 A
	Potência térmica lth	Conector 2.5 A
	Tensão nominal de isolamento UI	Cabo: 250 Vac
Frequência máxima de operação: 3600 ciclos/hora *	Tensão nominal de isolamento UI	Conector: 30 Vac/Vdc
	Proteção contra curto-circuito: 4A 500V gG	Resistência entre contatos: 25 mO
	Proteção contra curto-circuito: 4A 500V gG	Resistência entre contatos: 25 mO
Vida útil mecânica: 10 milhões *	Categoria de uso (cabo)
	le/AC-15 **	24V-50/60 Hz	4A
	le/AC-15 **	240V-50/60 Hz	3A
	le/DC-13 *	24V-d.c.	2A
	le/DC-13 *	240V-d.c.	0.4A
Força de ação da chave: 30N	Categoria de uso (conector)
Força de ação da chave: 30N	Categoria de uso (conector)
Raio de curvatura do cabo > 70 mm	le/DC-13 (segundo IEC 60947-5-1)	24V-d.c.	2A
Raio de curvatura do cabo > 70 mm	B10D: 20 milhões de manobras	Grau de poluição: 3

* segundo a norma EN 60947-5-1

** segundo a norma EN 60945-5-1

Categorias de Utilização Elétrica segundo UL508	M.2000-F (cabo)	M.2000-C (conector)
Controle AC	120Vac-3A	24Vdc/2A
Controle DC	24Vdc-2A	24Vdc/2A
