M.2000-LD-RGB-F2.5 Asas con indicador luminoso LED Con cable longitud de 2.5 metros

Fabricante:

ELESA

Ficha Técnica

Material

Cuerpo del asa: tecnopolímero de base poliamídica (PA) reforzado con fibra de vidrio con certificado autoextinguible UL-94-V0, color negro, acabado mate.

Difusor de luz LED: policarbonato autoextinguible UL-94 V0, color opalino.

Banda LED

Tipo RGB, tensión de alimentación 24 VCC +/-10 % (consumo máx. = 120 mA). Los tonos del color pueden variar ligeramente según la tensión de alimentación.

Ejecuciones estándar

Insertos de latón, orificios ciegos roscados M6 para montaje trasero.

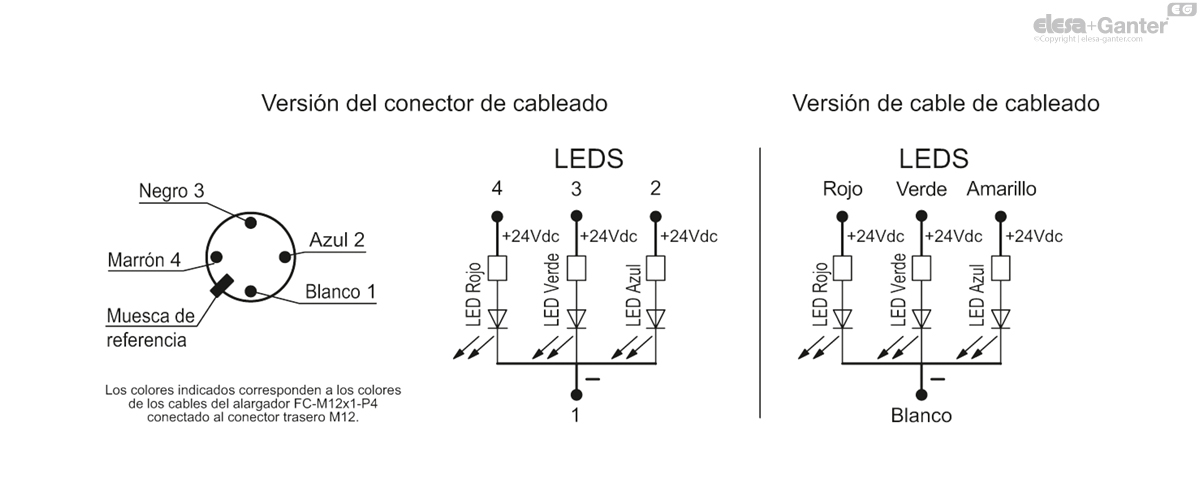

M.2000-LD-RGB-C: conector de 4 polos de plástico, salida posterior.

Cable de 8 polos UL: AWG22 RAL9005 PVC UL AWM Style 1569/2517, salida posterior, radio de curvatura del cable >, 70 mm

M.2000-LD-RGB-F2.5: longitud 2.5 m.

M.2000-LD-RGB-F5: longitud 5 m.

Protección IP

Clase de protección IP67 y IP69K, ver tabla EN 60529.

Características mecánicas	Características eléctricas
Tipo de contactos: Ag 999	Corriente térmica Ith	Cable 4 A
	Corriente térmica Ith	Conector 2.5 A
	Tensión nominal Ui de aislamiento	Cable: 250 Vac
Frecuencia máxima de funcionamiento: 3.600 ciclos/hora *	Tensión nominal Ui de aislamiento	Conector: 30 Vac/Vdc
	Protección contra cortocircuitos: 4 A 500 V gG	Resistencia entre los contactos: 25 mΩ
	Protección contra cortocircuitos: 4 A 500 V gG	Resistencia entre los contactos: 25 mΩ
Duración mecánica: 10 millones *	Categorías de uso (cable)
	le/AC-15 **	24V-50/60 Hz	4A
	le/AC-15 **	240V-50/60 Hz	3A
	le/DC-13 *	24V-d.c.	2A
	le/DC-13 *	240V-d.c.	0.4A
fuerza de presión del botón : 30N	Categorías de uso (conector)
fuerza de presión del botón : 30N	Categorías de uso (conector)
Radio de curvatura del cable >, 70 mm	le/DC-13 (según IEC 60947-5-1)	24V-d.c.	2A
Radio de curvatura del cable >, 70 mm	B10D: 20 millones de maniobras	Grado de contaminación: 3

* según norma EN 60947-5-1

** según norma EN 60945-5-1

Categorías de utilización eléctrica según UL508	M.2000-F (cable)	M.2000-C (conector)
control AC	120Vac-3A	24Vdc/2A
control DC	24Vdc-2A	24Vdc/2A
